VIY3 GPR

DESCRIZIONE

VIY3 GPR è IL GEORADAR PER INDAGINI GEOFISICHE AD ALTA PRECISIONE

VIY3 GPR è tra le soluzioni georadar più efficaci per l’esecuzione di controlli non distruttivi che consentono di ridurre tempi e costi di indagini geologiche prima di eseguire interventi.

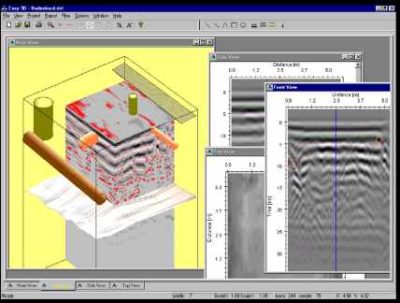

Dotato di software di acquisizione dati e post-processing, lo strumento consente la raccolta dei dati utili all’indagine e l’elaborazione da PC. Il software permette inoltre di correggere i dati e le impostazioni in qualsiasi momento, mantenendo inalterato il dato originale.

L’ampia gamma di antenne disponibili (70 MHz, 125 MHz, 300 MHz, 500 MHz, 700 MHz) risponde in modo ottimale alle differenti esigenze del professionista e alle caratteristiche del terreno oggetto di ispezione, anche in caso di indagini in profondità o dove è richiesta la localizzazione e l’analisi di oggetti metallici e non metallici sepolti.

Le antenne, dotate di inclinometro integrato, permettono di eseguire la correzione topografica del radargramma in modo rapido e semplice, con un solo clic.  Infine grazie alla tecnologia di elaborazione del segnale “Telbin”, il rapporto segnale/rumore risulta notevolmente aumentato e la velocità di acquisizione dei dati più elevata, per ottenere una maggiore risoluzione anche in profondità.

VANTAGGI PER RISULTATI SENZA PRECEDENTI

• Robusto e affidabile: antenne monostatiche, schermate, custodia in fibra di vetro altamente resistente.
• Semplice e pratico: L’antenna GPR può essere collegata direttamente ad una qualsiasi unità di controllo (PC/Tablet) Windows tramite un singolo cavo dati USB.
• Connessione WiFi con l’antenna è fornita senza alcun equipaggiamento aggiuntivo (funzionalità opzionale). Il ricevitore GPS esterno può essere collegato direttamente all’antenna.

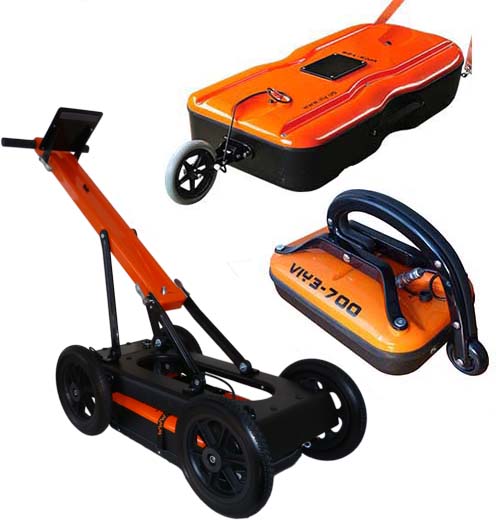

• Flessibilità: carrello (Cart-46) portatile universale compatibile con le antenne GPR VIY3-300, VIY3-500 e VIY-700.

SOLUZIONI PER INDAGARE AD OGNI LIVELLO DI PROFONDITÀ E PER OGNI APPLICAZIONE

GPR VIY3 700MHz | Profondità massima di indagine: fino a 2,5 mt (in condizioni ottimali)
GPR VIY3 500MHz | Profondità massima di indagine: fino a 4 mt (in condizioni ottimali)

• Ricerca di sottoservizi e telecomunicazioni;
• Ricerca oggetti nascosti, ricerca e analisi di oggetti sepolti metallici e non metallici (tubazioni, vuoti, costruzioni, ecc.);
• Analisi delle fondazioni e indagini strutturali;
• Localizzazione dei ferri di armatura nelle costruzioni.

 GPR VIY3 300MHz | Profondità e spessore fino a 8 mt

• Ricerca di sottoservizi e telecomunicazioni;
• Analisi strutturali ingegneristiche (edifici, dighe, ecc.);
• Indagini su frane;
• Ricerca di oggetti sepolti sotto le strutture (vuoti, crepe, inclusioni eterogenee);
• Ricerca di costruzioni sotterranee (tunnel, fognature, ecc.);
• Ricerca di fonti di perdite provenienti da condotte mediante segni indiretti (umidità eccessiva).

GPR VIY3 125 MHz | Profondità e spessore fino a 15 mt

• Ricerca di strutture geologiche;
• Ricerca di sottoservizi e telecomunicazioni;
• Analisi strutturali ingegneristiche (edifici, dighe, ecc.);
• Indagini su frane;
• Ricerca oggetti sotterranei (vuoti, crepe, inclusioni eterogenee, rocce);
• Ricerca di costruzioni sotterranee (passaggi sotterranei, fognature, ecc.);
• Determinazione del livello di falda;
• Profilatura dei depositi sottomarini;
• Ricerca di fonti di perdite provenienti da condotte mediante segni indiretti (umidità eccessiva).

GPR VIY3 70 MHz | Profondità e spessore fino a 30 mt

• Ricerca di oggetti metallici e dielettrici
• Ricerca di strutture geologiche
• Indagine sulle aree degli incidenti causati dall’uomo
• Ricerca di oggetti sotterranei (vuoti, crepe, inclusioni eterogenee, rocce fissuranti)
• Ricerca di costruzioni sotterranee (passaggi sotterranei, fognature, ecc.)
• Mappatura del livello dell’acqua di falda
• Ricerca di zone di penetrazione del gelo, aree di permafrost
• Esplorare la struttura del terreno nelle cave
• Profilatura dei depositi sottosuperficiali
• Ricerca della fonte di perdita dalle condotte mediante segnali indiretti (umidità eccessiva)
• Indagini idrologiche della struttura del fondo nei serbatoi di acqua dolce

CARATTERISTICHE TECNICHE

GPR VIY3-700
• Frequenza dell’antenna: 700 MHz
• Risoluzione convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Acquisizione dati: fino a 55 tracce al secondo
• Finestra di acquisizione: 16, 24, 32, 40 ns
• Numero massimo di campioni per traccia: 1.000
• Numero di “stacking” del tracciato: fino a 300
• Profondità di indagine: fino a 2,5 m (determinato dalle proprietà del suolo)
• Risoluzione spaziale: migliore di 0,12 m
• Modalità trigger: singolo, interno, esterno
• Dimensione file del profilo: fino a 1.000.000 tracce
• Interfaccia: USB2 o WiFi
• Inclinometro incorporato
• Dimensioni (L x P x A): 325 x 210 x 156 mm
• Peso: 2,5 kg
• Temperatura di funzionamento: da -20 °C a 40 °C
• Tempo di funzionamento continuo: non meno di 8 ore

GPR VIY3-500
• Frequenza dell’antenna: 500 MHz
• Risoluzione convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Acquisizione dati: fino a 55 tracce al secondo
• Finestra di acquisizione: 32, 50, 64, 80 ns
• Numero massimo di campioni per traccia: 1.000
• Numero di “stacking” del tracciato: fino a 300
• Profondità di indagine: fino a 4 m (determinato dalle proprietà del suolo)
• Risoluzione spaziale: migliore di 0,18 m
• Modalità trigger: singolo, interno, esterno
• Dimensione file del profilo: fino a 1.000.000 tracce
• Interfaccia: USB2 o WiFi
• Inclinometro incorporato
• Dimensioni (L x P x A): 325 x 210 x 156 mm
• Peso: 2,5 kg
• Temperatura di funzionamento: da -20 °C a 40 °C
• Tempo di funzionamento continuo: non meno di 8 ore

GPR VIY3-300
• Frequenza dell’antenna: 300 MHz
• Risoluzione convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Acquisizione dati: fino a 55 tracce al secondo
• Finestra di acquisizione: 66, 100, 133, 166 ns
• Numero massimo di campioni per traccia: 1.000
• Numero di “stacking” del tracciato: fino a 300
• Profondità di indagine: fino a 8 m (determinato dalle proprietà del suolo)
• Risoluzione spaziale: migliore di 0,3 m
• Modalità trigger: singolo, interno, esterno
• Dimensione file del profilo: fino a 1.000.000 tracce
• Interfaccia: USB2 o WiFi
• Dimensioni (L x P x A): 610 x 312 x 170 mm
• Peso: 9,0 kg
• Temperatura di funzionamento: da -20 °C a 40 °C
• Tempo di funzionamento continuo: non meno di 8 ore

GPR VIY3-125
• Frequenza dell’antenna: 125 MHz
• Risoluzione convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Acquisizione dati: fino a 55 tracce al secondo
• Finestra di acquisizione: 120, 180, 240, 300 ns
• Numero massimo di campioni per traccia: 1.000
• Numero di “stacking” del tracciato: fino a 300
• Profondità di indagine: fino a 15 m (determinato dalle proprietà del suolo)
• Risoluzione spaziale: migliore di 1,0 m
• Modalità trigger: singolo, interno, esterno
• Dimensione file del profilo: fino a 1.000.000 tracce
• Interfaccia: USB2 o WiFi
• Dimensioni (L x P x A): 1105 x 580 x 232 mm
• Peso: 25,0 kg
• Temperatura di funzionamento: da -20 ° C a 40 ° C
• Tempo di funzionamento continuo: non meno di 8 ore

GPR VIY3-70
• Frequenza dell’antenna: 70 MHz
• Ricevitore-trasmettitore-ricevitore: 1500 mm
• Campo del convertitore analogico-digitale: 18 bit
• Gamma dinamica: non inferiore a 135 dB
• Velocità di acquisizione dati: fino a 30 tracce al secondo
• Finestra dell’indagine: 240, 360, 480, 600 ns
• Numero massimo di campioni per traccia: 1 000
• Numero di tracciabilità: fino a 300
• Profondità del suono: fino a 30 m (determinata dalle proprietà del suolo)
• Risoluzione spaziale: migliore di 2,0 m
• Modalità di attivazione: singola, interna, esterna
• Dimensione del file di un singolo profilo: fino a 1 000 000 tracce
• Interfaccia: USB2 o WiFi
• Dimensioni (L x L x H) ogni antenna: 1200x607x308 mm
• Peso: 2 * 46.0 kg
• Campo di temperatura di funzionamento: da -20 °C a 40 °C
• Tempo di funzionamento continuo: non meno di 6 ore

ACCESSORI

GPR VIY3-70 / VIY3-125

I set GPR VIY3-070 e VIY3-125 includono:
• Antenna GPR (70MHz / 125MHz)
• Encoder (calibrazione non richiesta)
• Software Synchro
• Software Planner
• Caricabatterie
• Cavi di trasmissione dati
• Cinghia di trasporto
• Manuale utente
• Zaino con supporto per laptop
I GPR VIY3-070 e VIY3-125 possono essere forniti con inclinometro e/o modulo WiFi integrati.

GPR VIY3-300

Il set GPR VIY3-300 include:
• Antenna GPR (300MHz)
• Cart-46 pieghevole con ruote da 12″ e odometro incorporato
• Encoder esterno aggiuntivo VO-20 che può essere montato direttamente sul corpo antenna (calibrazione non richiesta). Compatibile con tutte le antenne GPR VIY3.
• Software Synchro
• Software Planner
• Caricabatterie
• Cavi di trasmissione dati
• Cinghia di trasporto
• Manuale utente
• Zaino con supporto per laptop
Il GPR VIY3-300 può essere fornito con inclinometro integrato, modulo WiFi e cart.

GPR VIY3-500 / VIY3-700

I set GPR VIY3-500 e VIY3-700 includono:
• Antenna GPR (500MHz / 700MHz)
• Pacco batterie esterno
• Cart-46 pieghevole con ruote da 12″ e odometro incorporato
• Encoder esterno aggiuntivo VO-20 che può essere montato direttamente sul corpo antenna (calibrazione non richiesta). Compatibile con tutte le antenne GPR VIY3.
• Software Synchro
• Software Planner
• Caricabatterie
• Cavi di trasmissione dati
• Cinghia di trasporto
• Manuale utente
• Zaino con supporto per laptop
I GPR VIY3-300 e VIY3-700 possono essere forniti con inclinometro integrato, modulo WiFi e cart.

GPR VIY3-700

Il set GPR VIY3-700 versione portatile per indagini strutturali, include:
• Antenna GPR (700MHz) con mini encoder molto utili per indagini su solai, travi e pilastri
• Pacco batterie esterno
• Software Synchro
• Software Planner
• Caricabatterie
• Cavi di trasmissione dati
• Cinghia di trasporto
• Manuale utente
• Zaino con supporto per laptop
