Uponor Ecolfex: sistema di tubazioni preisolate
Il sistema Uponor Ecoflex è progettato per realizzare reti di distribuzione interrate per il trasporto di acqua calda, fredda, refrigerata, potabile, acque reflue e altri liquidi, nelle più svariate applicazioni, il teleriscaldamento e l’industria.
La varietà della gamma Uponor Ecoflex si presta a varie tipologie di edifici:
complessi turistici, residenziali, abitazioni unifamiliari, impianti industriali e sportivi.
Uponor Ecoflex è un sistema integrato, costituito da pochi elementi ad elevata tecnologia, che rende efficiente, rapida ed economica la realizzazione di ogni progetto.

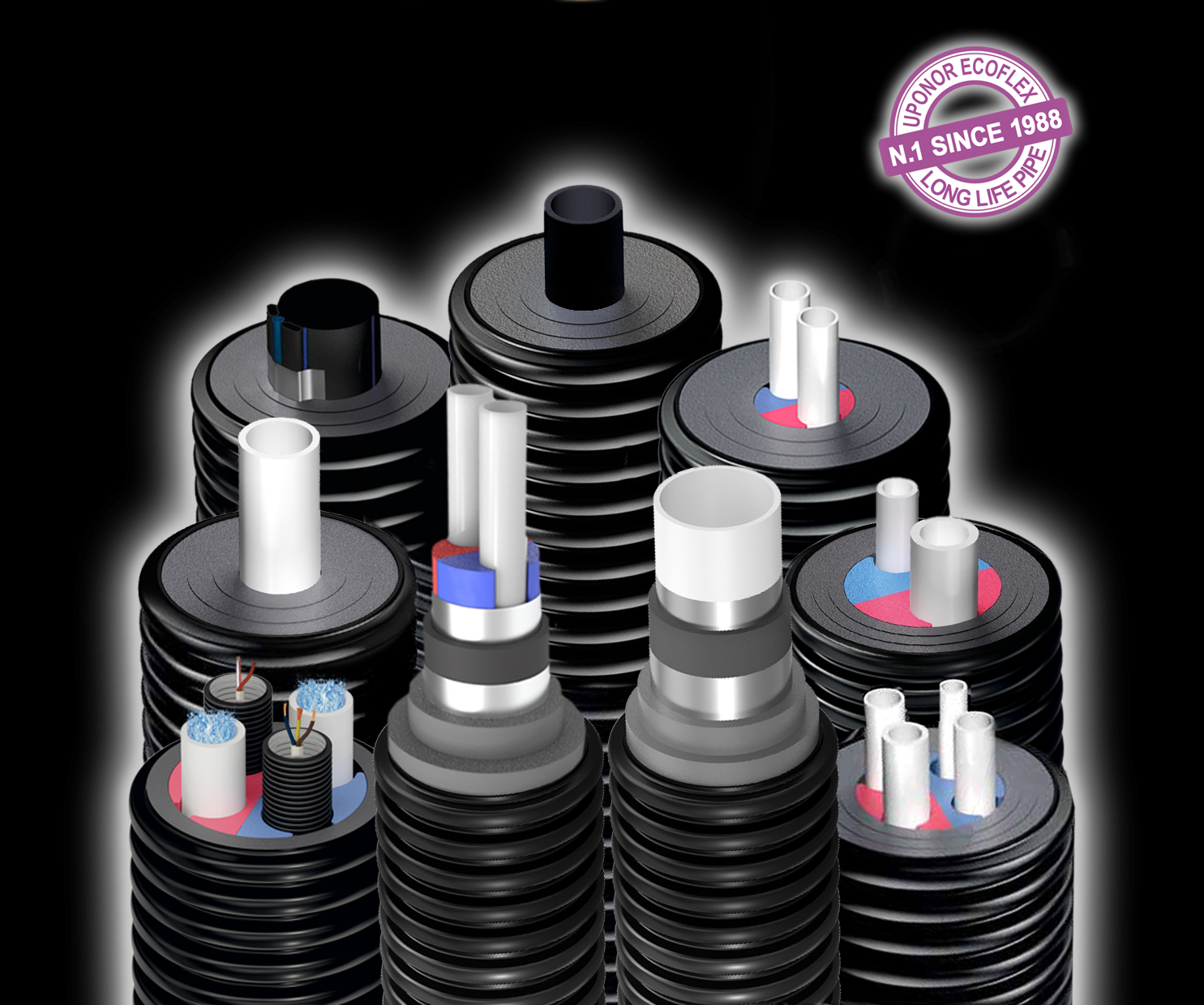

Il tubo interno è avvolto dal materiale isolante e protetto esternamente da una robusta guaina corrugata.
Il condotto di portata è in polietilene reticolato PE-Xa – con barriera al vapore EVOH nelle versioni per riscaldamento – o in polietilene alta densità PE-HD 100, materiali che garantiscono levigatezza, scorrevolezza, durata nel tempo, agli agenti corrosivi e ai depositi calcarei.
Le proprietà dell’isolante compensano le eventuali dilatazioni termiche consentendo di realizzare tratte intere sino a 200 metri e minimizzano le dispersione di calore nel tragitto rendendo il sistema efficiente ed eco-compatibile.
L’isolante standard è costituito da strati concentrici di polietilene reticolato PE-X espanso a cellule chiuse.
Crescendo le esigenze e le richieste in ambito teleriscaldamento e rete di distribuzione, Uponor ha deciso di creare un tubo innovativo, capace di combinare eccezionali prestazioni di isolamento, grande flessibilità, diametri contenuti, riduzione dei costi in installazione e dell’impatto ambientale. Il punto di svolta è determinato dall’impiego del rivoluzionario isolante VIP (Vacuum Insulation Panel), già utilizzato nei settori industria, automotive, elettrodomestici, sanitario, etc.
La guaina è corrugata per conciliare robustezza e flessibilità, fornendo protezione agli urti e resistenza ai carichi e al passaggio carraio.

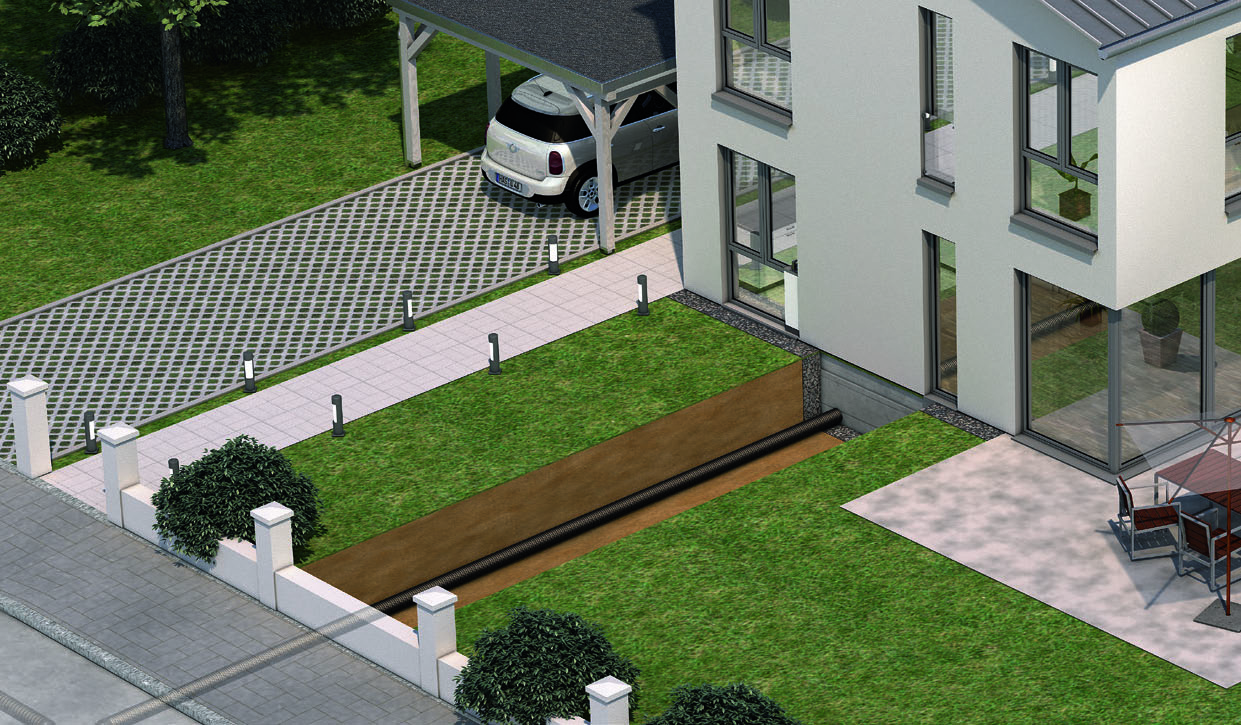

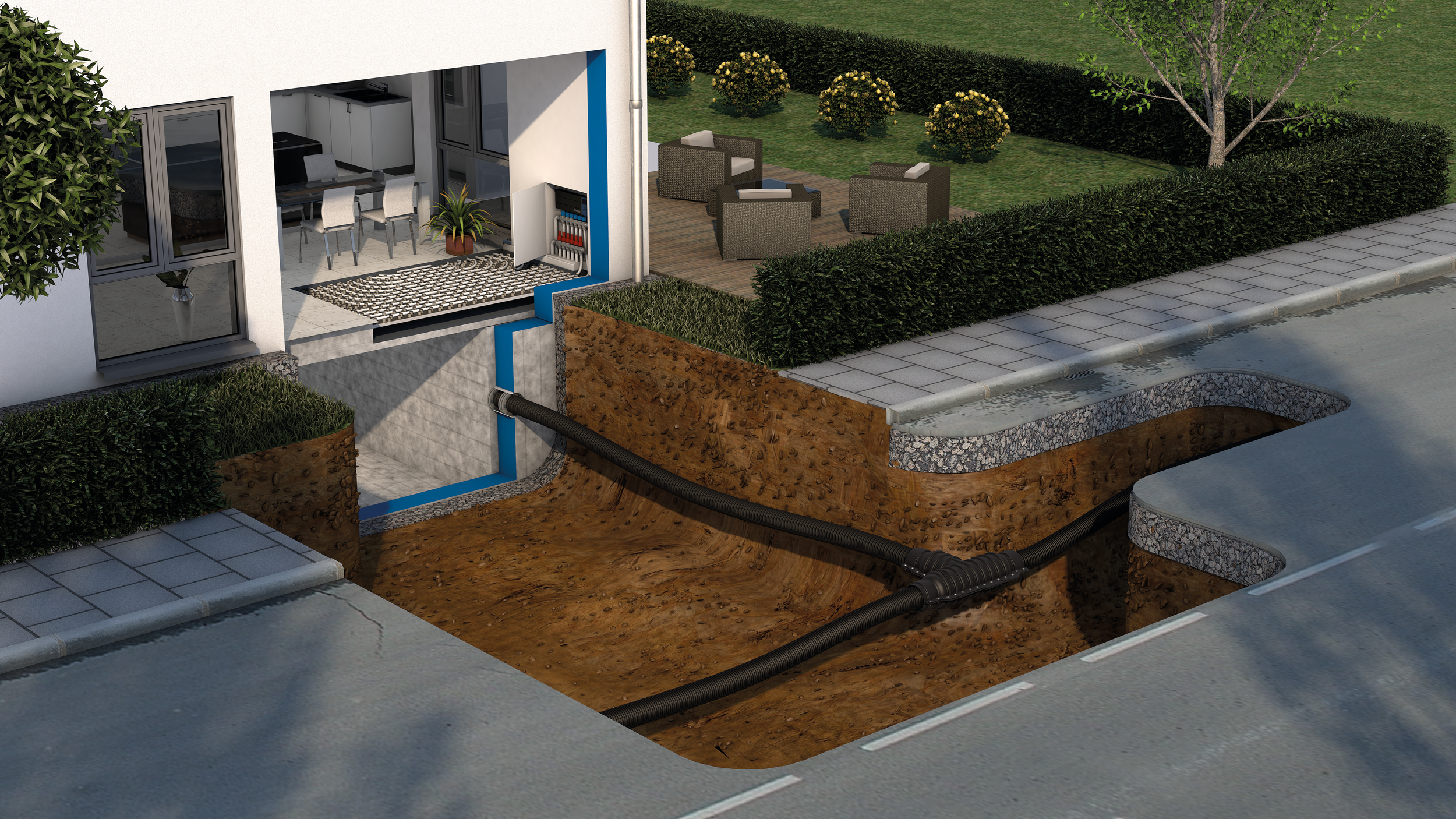

Grazie alla sua conformazione, Uponor Ecoflex è flessibile e facile da installare, permette di superare eventuali ostacoli, richiede scavi nel suolo poco profondi e consente di realizzare tratte fino a 200 metri, limitando le giunzioni, comunque semplici e veloci da eseguire con i sistemi collaudati.
L’integrazione dei componenti offre una combinazione di proprietà uniche:
flessibilità
leggerezza
robustezza
coibentazione efficace
durata nel tempo
resistenza ai carichi
resistenza alla corrosione
resistenza al fuoco
autocompensazione alla dilatazione
tratte fino a 200 metri senza giunzioni
raccordi veloci e semplici
Uponor Ecoflex per riscaldamento
Uponor Ecoflex VIP Thermo
Ecoflex VIP Thermo, con tubo interno in PE-Xa con barriera al vapore EVOH, abbina un rivoluzionario isolante VIP (Vacuum Insulation Panel) a bassissimo valore lambda < 0,004 W/mK alla schiuma in polietilene reticolato PEX.
Ecoflex VIP Thermo offre fino al 60% di riduzione delle perdite di calore, riduce la perdita di temperatura del fluido anche su lunghe distanze e permette di realizzare raggi di curva più piccoli del 30% rispetto alle tubazioni con isolante monostrato.
Disponibile in due versioni:
– Single (DN da 40 a 160) per i progetti con grandi esigenze di flusso;
– Twin (DN da 25 a 75) con due tubi in un’unica soluzione per mandata e ritorno.
– Single (DN da 40 a 160) per i progetti con grandi esigenze di flusso;
– Twin (DN da 25 a 75) con due tubi in un’unica soluzione per mandata e ritorno.
Conformità alla norma europea EN 15632.
I collegamenti possono essere realizzati con la gamma di raccordi Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Thermo
La versione Thermo è ideale per realizzare la rete di distribuzione abbinata all’impianto radiante.
Uponor Ecoflex Thermo, con tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80, si presenta in due versioni:
– Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar);
– Twin con due tubi PE-Xa (dimensioni 25-75 mm, 6 bar) per la mandata e il ritorno, individuabili grazie alla doppia colorazione dell’isolante.
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Varia
Grazie alla riduzione dello spessore dell’isolante, Uponor Ecoflex Varia offre maggior flessibilità, maneggevolezza ed economicità.
Tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80, è disponibile in due versioni:
– Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar);
– Twin con due tubi PE-Xa per alloggiare sia la mandata che il ritorno, individuabili grazie alla doppia colorazione dell’isolante (dimensioni 25-50 mm, 6 bar).
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex per raffrescamento
Per affrontare la crescente domanda di sistemi di raffrescamento, Uponor Ecolfex offre soluzioni dedicate per il trasporto di acqua fredda agli impianti di raffrescamento radianti, ai condizionatori d’aria, tra la pompa di calore e il collettore o da una centrale di refrigerazione a più edifici.
Uponor Ecoflex VIP Thermo
Ecoflex VIP Thermo, con tubo interno in PE-Xa con barriera al vapore EVOH, abbina un rivoluzionario isolante VIP (Vacuum Insulation Panel) a bassissimo valore lambda < 0,004 W/mK alla schiuma in polietilene reticolato PEX.
Ecoflex VIP Thermo offre fino al 60% di riduzione delle perdite di calore, riduce la perdita di temperatura del fluido anche su lunghe distanze e permette di realizzare raggi di curva più piccoli del 30% rispetto alle tubazioni con isolante monostrato.
Disponibile in due versioni:
– Single (DN da 40 a 125) per i progetti con grandi esigenze di flusso;
– Twin (DN da 25 a 75) con due tubi in un’unica soluzione per mandata e ritorno.
– Single (DN da 40 a 125) per i progetti con grandi esigenze di flusso;
– Twin (DN da 25 a 75) con due tubi in un’unica soluzione per mandata e ritorno.
Conformità alla norma europea EN 15632.
I collegamenti possono essere realizzati con la gamma di raccordi Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Thermo
Ideale per realizzare la rete di distribuzione abbinata all’impianto radiante.
Uponor Ecoflex Thermo, con tubo interno in PE-Xa con barriera al vapore EVOH e isolante in PE-HD 80, si presenta in due versioni:
– Single con un tubo PE-Xa (dimensioni 25-125 mm, 6 bar);
– Twin con due tubi PE-Xa (dimensioni 25-75 mm, 6 bar) per la mandata e il ritorno, individuabili grazie alla doppia colorazione dell’isolante.
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Supra
Indicato quando la rete da realizzare è esclusivamente dedicata ad acqua refrigerata offrendo una soluzione economicamente competitiva.
Dotato di tubo interno in polietilene alta densità PE-HD 100 e isolante in PE-HD 80 (dimensioni 25-110 mm, 16 bar).
Nella versione Plus viene fornito con cavo antigelo per installazioni non protette dalle condizioni atmosferiche.
I collegamenti possono essere realizzati con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex per acqua sanitaria calda
Uponor Ecoflex VIP Aqua
Ecoflex VIP Aqua, con tubo interno in PE-Xa, abbina un rivoluzionario isolante VIP (Vacuum Insulation Panel) a bassissimo valore lambda < 0,004 W/mK alla schiuma in polietilene reticolato PEX.
Ecoflex VIP Aqua è la scelta affidabile per l’igiene e a basso consumo energetico, offre fino al 60% di riduzione delle perdite di calore, riduce la perdita di temperatura del fluido anche su lunghe distanze e permette di realizzare raggi di curva più piccoli del 30% rispetto alle tubazioni con isolante monostrato.
Disponibile in due versioni:
– Single (DN da 40 a 110) per i progetti con grandi esigenze di flusso;
– Twin (DN da 20 a 63) con due tubi in un’unica soluzione per mandata e ritorno.
– Single (DN da 40 a 110) per i progetti con grandi esigenze di flusso;
– Twin (DN da 20 a 63) con due tubi in un’unica soluzione per mandata e ritorno.
Conformità alla norma europea EN 15632.
I collegamenti possono essere realizzati con la gamma di raccordi Uponor Quick&Easy o con i raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Aqua
Imbattibile per una veloce, affidabile e performante installazione della linea di acqua calda sanitaria interrata.
Sono disponibili due versioni:
– Single con un tubo PE-Xa (dimensioni 25-110 mm, 10 bar) con isolante in PE-HD 80;
– Twin (dimensioni 25-50 mm, 10 bar) con seconda tubazione interna in PE-Xa di diametro inferiore specifica per il circuito di ricircolo, identificabile anche dalla differente colorazione dell’isolante in PE-HD 80.
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex per acqua sanitaria fredda
Uponor Ecoflex Supra
Impiegato principalmente per la distribuzione di acqua potabile garantendone la temperatura in tutte le condizioni, anche dove non sia possibile interrare le tubazioni al di sotto della profondità di congelamento.
Nella versione Plus il cavo antigelo assicurano il flusso anche alle più basse temperature.
Dotato di tubo interno in polietilene alta densità PE-HD 100 (dimensioni 25-110 mm, 16 bar) e isolante in PE-HD 80.
I collegamenti possono essere realizzati con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex all in one
Uponor Ecoflex Quattro
La soluzione “tutto in uno” per il trasporto di acqua sanitaria calda con relativo ricircolo e di riscaldamento mandata e ritorno.
Quattro tubi interni in PE-Xa (dimensioni 25-40 mm, 6/10 bar), con barriera al vapore EVOH per riscaldamento, isolante in PE-HD con colorazione differenziata.
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
Uponor Ecoflex Thermo Twin HP
La soluzione all-in-one per Pompe di calore idroniche: acqua a/r + collegamenti elettrici/sonde.
Tubazione preisolata con quattro tubi interni: due Uponor Radi in polietilene reticolato metodo Engel (dimensioni 32-50 mm, 6 bar) e due guaine corrugate ad alta resistenza per il passaggio di sonde di controllo e cavi di alimentazione 230V.
I collegamenti possono essere realizzati con la gamma Uponor Quick&Easy o con i tradizionali raccordi a compressione Uponor Wipex, integrati da specifici manicotti isolanti per giunzioni e diramazioni.
