MURI DI SOSTEGNO
Software per la progettazione e la verifica di muri di sostegno in c.a.
Descrizione
MURI DI SOSTEGNO consente di progettare e verificare muri di sostegno in c.a. secondo la normativa NTC08 con il metodo pseudo-statico. Prevede il calcolo di muri a mensola in c.a. diretti, a geometria variabile (paramento e fondazione inclinati), con possibilità di differenziare il terreno di monte dal terreno di fondazione. E’possibile assegnare carichi concentrati in testa al muro ed un sovraccarico uniformemente distribuito sul terrapieno.
Il software genera in automatico le combinazioni di carico SLU e SLE, secondo la normativa.
Risultati del calcolo sono:
-analisi statica e sismica con calcolo delle spinte agenti sul muro (in presenza di coesione del terreno, di falda, di sovraccarico, di piano di campagna di monte inclinato), con eventuale contributo della spinta passiva;
– verifiche di stabilità (ribaltamento, scorrimento, carico limite);
– verifica di stabilità globale per il pendio;
– calcolo di pressioni e sollecitazioni agenti lungo il paramento e sulla mensola di fondazione;
– verifiche di resistenza in un numero elevato di sezioni del paramento e della mensola di fondazione.
Info Elaborati
- Relazione di calcolo
- Relazione sui materiali utilizzati
- Sezione e pianta
- Distinta armature
- Diagrammi pressioni e sollecitazioni per ogni combinazione di carico
- Disegno della superficie di scorrimento (verifica di stabilità globale)
- Riepiloghi grafici delle verifiche
Info Grafica

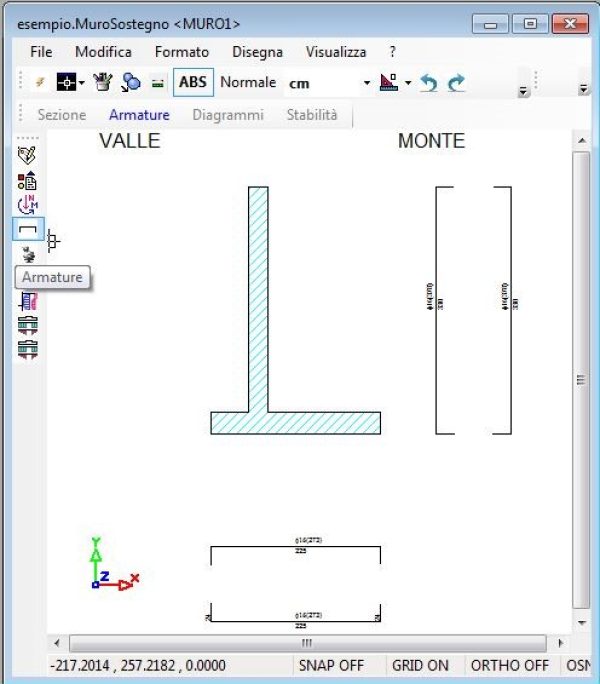

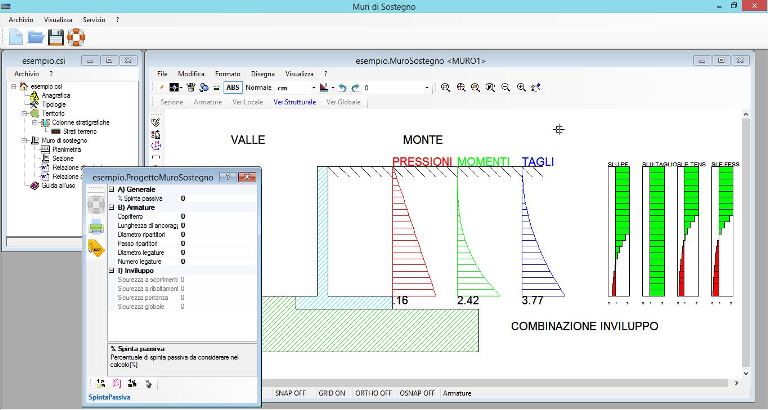

MURI DI SOSTEGNO è dotato di editor grafico interno che consente di disegnare planimetria e sezione del muro, visualizzare la distinta delle armature e i diagrammi delle pressioni e sollecitazioni. Fornisce, inoltre, il disegno del la superficie di scorrimento (verifica di stabilità globale) ed utili diagrammi riepilogativi sullo stato delle verifiche.
La personalizzazione delle viste consente di adattare le stampe finali alle reali esigenze dell’utente, senza necessità di apportare modifiche con altri software grafici. Nell’editor sono inoltre disponibili strumenti per il disegno (linee, polilinee, blocchi, funzione di quotatura automatica, inserimento di testo, gestione layer ecc.).
Info Export
Tutti gli elaborati testuali sono riproducibili direttamente in pdf, doc, docx e rtf, mentre quelli grafici sono esportabili in dxf e dwg per un ulteriore editing esterno.
Info Elaborati
NTC DM 17 gennaio 2018
Manuale online
