FOGNATURE

FOGNATURE è un’applicazione appartenente alla suite EdilStudio Idraulica che

consente la progettazione, la verifica e la gestione di reti fognarie.

Si tratta di un software modulare, che parte da una configurazione base, limitata alla verifica della rete, ed arriva ad una configurazione completa, che consente di progettare qualsiasi elemento e dettaglio della infrastruttura idraulica.

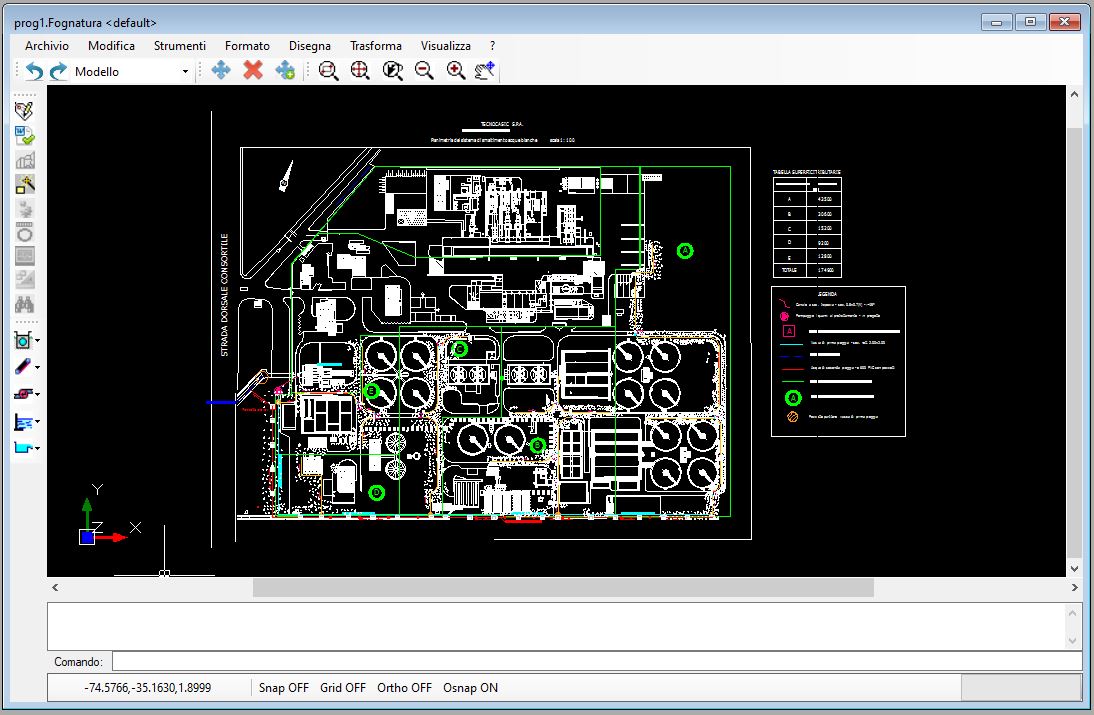

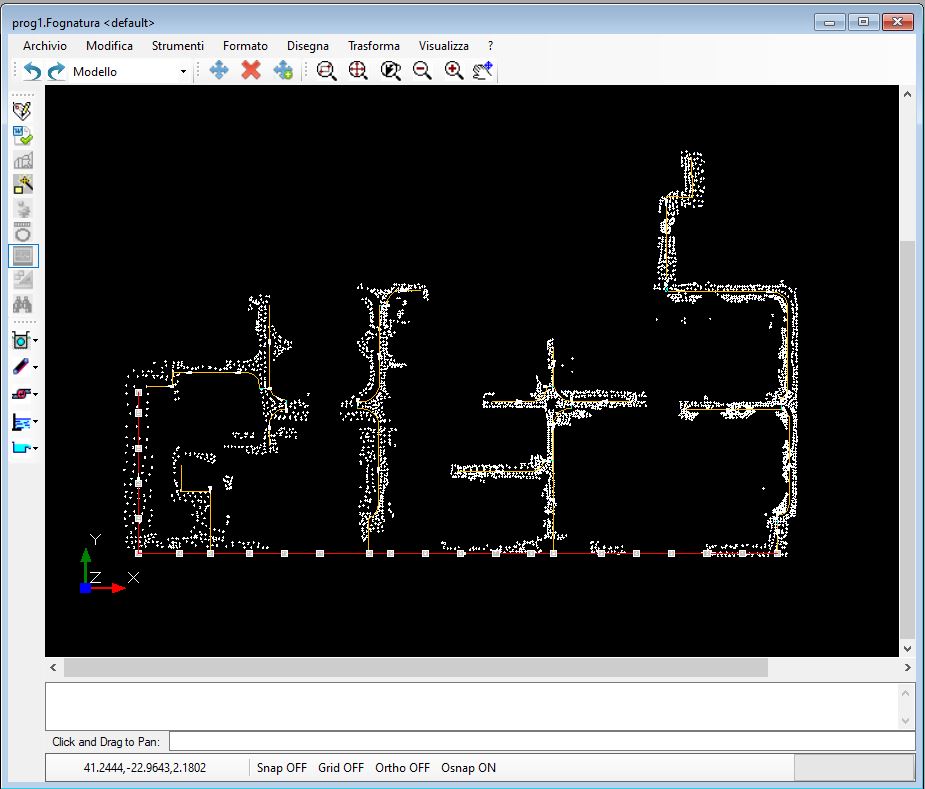

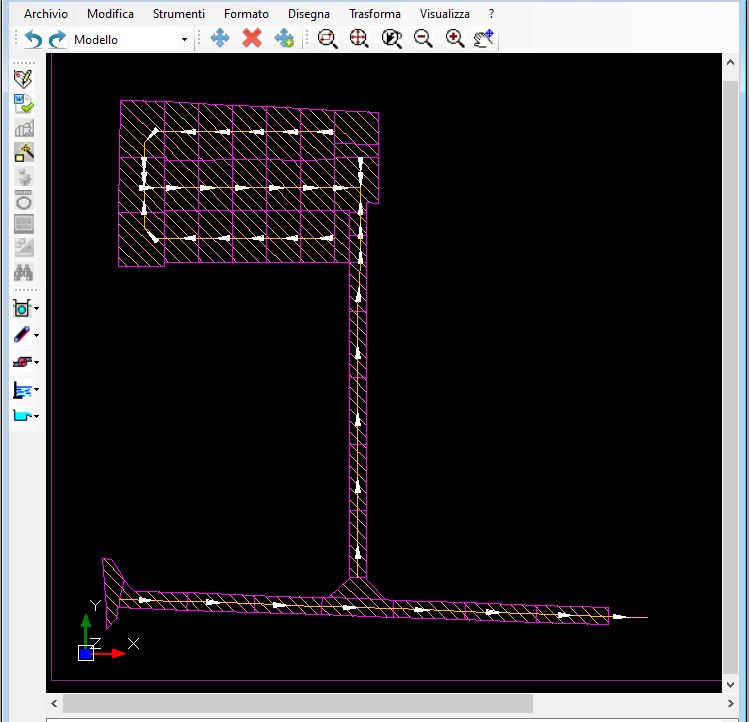

Con la versione Entry è possibile progettare fogne bianche, nere e miste fino a 300 collettori.  Il software consente di utilizzare un file di sfondo in formato dwg e di gestire il territorio con la definizione di un piano quotato. E’ dotato di funzioni di importazione da cad di elementi del modello, quali punti topografici, collettori, aree colanti e aree di consumo. Effettua il calcolo della massima portata pluviale con metodi dell’invaso e della corrivazione, e la verifica idraulica della rete con possibilità di impostare valori limite della velocità e del grado di riempimento. Possibilità di personalizzare relazione e planimetrie.

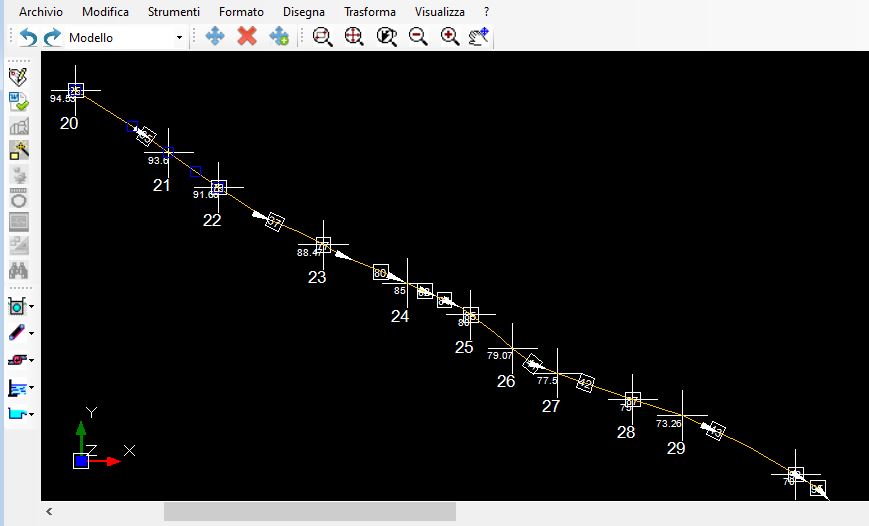

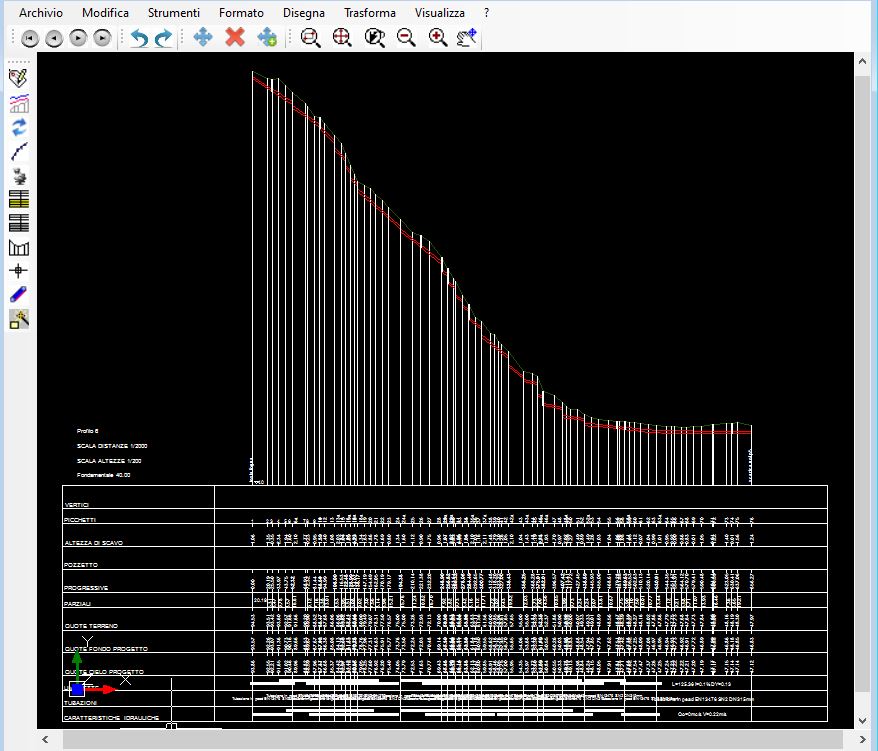

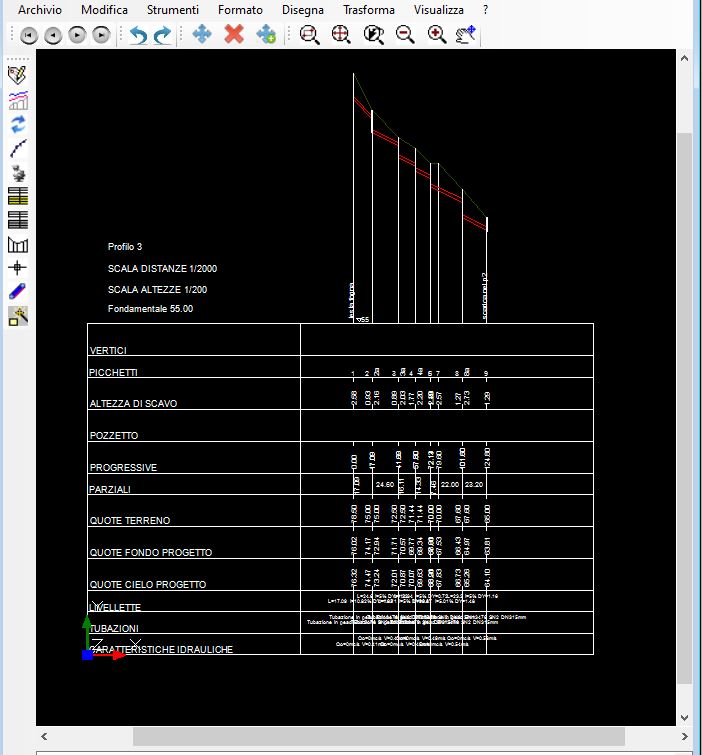

Con la versione Entry+ è possibile gestire i profili longitudinali in modo automatico per l’intera rete, con tracciati planimetrici, planimetria di sintesi e calcolo dei volumi di scavo/riporto.

La versione Standard include funzioni di ausilio alla progettazione, come l’inserimento automatico dei pozzetti, la funzione Gerarchia che consente un pre-dimensionamento automatico della rete a partire da un elenco di sezioni definito dall’utente, assegnazione automatica delle pendenze in un range definito dall’utente, in funzione dell’andamento del terreno.

Nella versione Full la rete non ha limiti dimensionali e sono inclusi i seguenti moduli: import/export in formato XLS, legge di pioggia, verifiche statiche delle condotte, DTM, computo metrico, gestione delle tavole ed estensione per l’utilizzo di sezioni di forma trapezia.
