DRONE GEORADAR

In alcune situazioni, le indagini georadar possono risultare molto pericolose per il personale sul campo a causa di ambienti topografici difficili e condizioni meteorologiche avverse.

Il sistema Drone + GPR, rispetto ad un aereo con equipaggio o ad un elicottero, oltre a rendere più sicuro ed efficiente il lavoro, comporta notevoli vantaggi in termini di volo autonomo programmato a bassa quota e ad alta precisione oltre che di facilità di trasporto.

Un GPR montato su un drone consente di eseguire indagini su terreni, ghiaccio, rocce, acqua dolce e edifici o strutture in ambienti critici e senza compromettere la sicurezza del personale, fornendo una soluzione alternativa per indagini più efficienti.

Esempi di applicazioni:
– Indagini su terreni dissestati
– Rilievi batimetrici in acqua dolce
– Indagini geologiche per la profilatura del livello del suolo
– Mappatura di infrastrutture sotterranee
– Mappatura militare UXO
– Identificazione crepacci
– Indagini su ghiacciai

Grazie alla possibilità di associare al drone diverse tipologie di antenna è possibile ottenere sia analisi dettagliate e ad elevata risoluzione che indagini geologiche di profondità.

Modelli Drone GPR disponibili:
Drone (DJI Matrice 600 Pro) CBD GPR 200/400/800 MHz
• Utilizzo: applicazioni superficiali e ricerca di target di piccola dimensione.
• Carico utile: 4 kg
• Profondità: risoluzione decimale

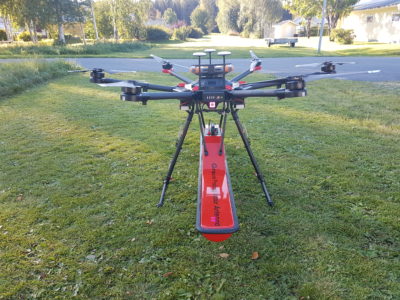

Drone (DJI Matrice 600 Pro) Plug-In GPR a bassa frequenza SE-model 70MHz / 150MHz
• Utilizzo: analisi geologiche di profondità
• Carico utile: 5 kg
• Profondità: 10-80m

CARATTERISTICHE TECNICHE

Modello CBD (HF):
DRONE CBD GPR multifrequenza 200/400/800MHz, con banda operativa 50-1400 MHz, 2 canali.
GPR kit completo comprensivo di software di post-elaborazione PRISM 2.59

Modello Plug-In (LF):
COBRA Plug-In GPR-SYSTEM, 32 bit, intervallo range fino a 1600 ns, 32000 stack/s.
Campionamento GPR Wireless in tempo reale per applicazioni geologiche profonde per Drone DJI M-600 Pro.

Drone DJI M600 Pro RTK per GPR:
• PC datalogger montato su drone completo di software per il controllo del dato GPR dalla stazione di terra
• Opzione di gestione automatica della quota di volo per drone DJI M600 Pro. Consente di gestire la quota di volo con una elevata precisione a bassa quota ( • Software UgCS Drone Profile Control Mission Pro
• D-RTK Upgrade

Antenne consigliate per drone DJI M600 Pro:
• Antenna SUBECHO-70 (SE-70 MHz)
• Antenna SUBECHO-150 (SE-150 MHz)
Le antenne differiscono nel loro intervallo di frequenza e frequenza centrale:
• SE-70 ha una frequenza centrale di 80 MHz e può penetrare nel terreno fino a 80 metri in buone condizioni (ghiaccio o sabbia asciutta).
• SE-150 ha una frequenza centrale di 124 MHz e una penetrazione fino a 40 metri in buone condizioni, tuttavia la risoluzione è molto migliore.

Intervallo di frequenza, MHz:
• SE-70: 20-140
• SE-150: 20-280

Larghezza di banda, MHz:
• SE-70: 120
• SE-150: 260

Frequenza centrale, MHz:
• SE-70: 80
• SE-150: 124

Dimensioni (L x W x H), cm:
• SE-70: 139 x 15 x 21
• SE-150: 92 x 22 x 22

Peso (kg):
• SE-70: 3,7
• SE-150: 3,5

DJI M600 Pro drone con GPR, peso al decollo:
• SE-70 con batterie TB47S, kg: 14,31
• SE-70 con batterie TB48S, kg: 14,81
• SE-150 con batterie TB47S, kg: 14,11
• SE-150 con batterie TB48S, kg: 14,61

Tempo di volo approssimativo:
• SE-70 con batterie TB47S, min: 15
• SE-70 con batterie TB48S, min: 19
• SE-150 con batterie TB47S, min: 16
• SE-150 con batterie TB48S, min: 20

Lunghezza massima della linea di rilevamento (velocità 2 m/s):
• SE-70 con batterie TB47S, m: 1800
• SE-70 con batterie TB48S, m: 2280
• SE-150 con batterie TB47S, m: 1920
• SE-150 con batterie TB48S, m: 2400

ACCESSORI

Drone DJI Matrice 600 Pro:
• Drone esacottero Matrice 600 Pro
• Aggiornamento D-RTK
• Datalogger per registrazione dati da GPR + integrazione software per consentire di controllare il GPR dalla stazione di terra
• Software UgCS Drone Profile Control Mission Pro
• Opzione di gestione automatica della quota suolo per drone DJI M600 Pro (consente di gestire la quota di volo con una elevata precisione a bassa quota)
• Radiocomando
• n.4 set di batterie intelligenti TB47S (6pcs cad.)
• Carica batterie
• Cavi di alimentazione RC
• Cavo USB
• Valigia rigida di trasporto
• n.4 Adesivi batterie

Sistema GPR COBRA Plug-In
• Antenna per applicazioni geologiche (per drone Matrice M600 Pro) 70MHz / 150MHz
• PC datalogger per Georadar completo di software a bordo (per operazioni a terra)
• Batterie integrate
• Software Cobra DAQ
• Post Processing Software PRISM 2.59
• Chiave USB con Software, Manuale e documentazione
• Valigia rigida di trasporto

Sistema GPR COBRA CBD multifreq.
• Antenna multifrequenza CBD 200/400/800 MHz
• PC datalogger per Georadar completo di software a bordo
• Batterie integrate
• Software Cobra DAQ
• Post Processing Software PRISM 2.59
• Chiave USB con Software, Manuale e documentazione
• Valigia rigida di trasporto
