CONDOTTE INTERRATE
Software per la verifica statica di tubazioni circolari interrate rigide o flessibili
Descrizione
CONDOTTE INTERRATE effettua la verifica statica di tubazioni circolari interrate, rigide o flessibili, convoglianti liquidi in pressione o a pelo libero.
Il software segue le indicazioni della norma UNI 7517/1976, con riferimenti alla normativa Ouvrages d’assainissement. Fascicule n°70, redatta dal Ministero dei Trasporti francese e alla normativa americana ANSI-AWWA C950/88.
E’ fornito il calcolo dei carichi ovalizzanti: carico dovuto al rinterro, in funzione del tipo di posa (trincea stretta o larga), sovraccarichi mobili concentrati e distribuiti, carico dovuto alla massa d’acqua contenuta nella condotta, calcolo del carico per pressione idrostatica esterna.
Per condotte rigide è prevista la verifica allo stato limite ultimo di resistenza oppure la verifica alle tensioni ammissibili, attraverso la valutazione del momento flettente massimo.
Per condotte flessibili è svolto il calcolo dell’inflessione verticale, della tensione e deformazione massime di flessione e la verifica all’instabilità all’equilibrio elastico (buckling).
Info Elaborati
- Per ogni verifica stampa dettagliata dati e risultati
- Planimetria della rete
- Sezioni di scavo
Info Archivi
CONDOTTE INTERRATE dispone dei seguenti archivi: Terreni, Tubazioni, Sezioni-Tipo con liste di elementi già assegnati. Gli archivi sono integrabili direttamente dall’utente.
Info Grafica

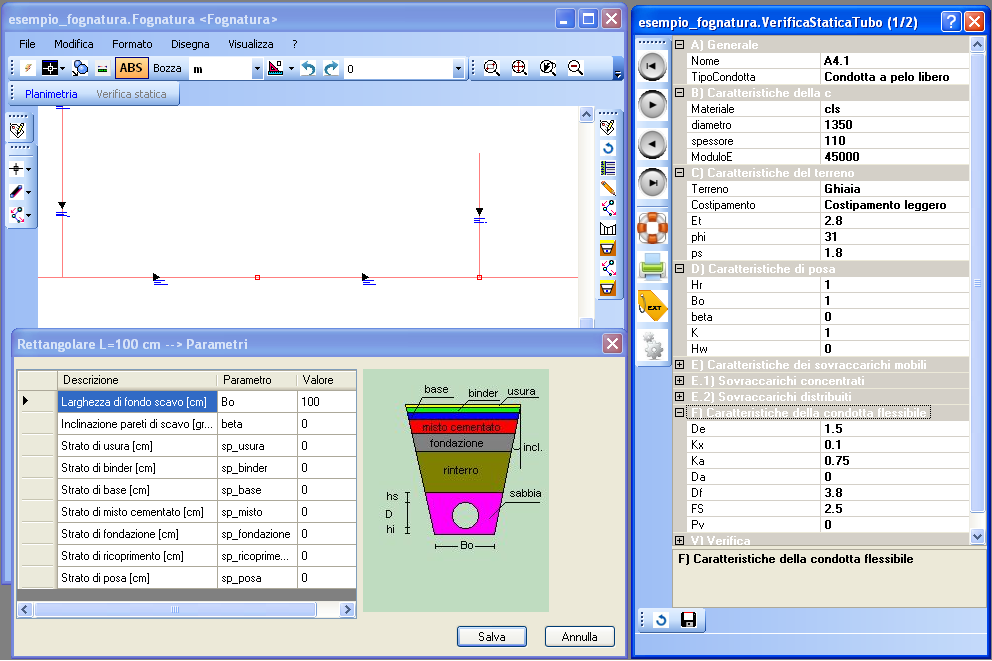

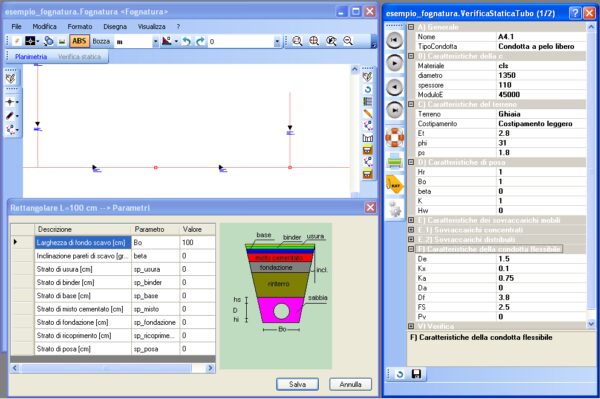

CONDOTTE INTERRATE è dotato di un cad interno. La vista grafica, con importazione di uno sfondo dxf o dwg , consente la rappresentazione planimetrica di una intera rete. E’ disponibile il disegno delle sezioni di scavo.
Info Export
Tutti gli elaborati testuali sono riproducibili direttamente in pdf, doc, mentre quelli grafici sono esportabili in dxf e dwg per un ulteriore editing esterno.
