Capriate in Legno (Stati Limite) V.2010

Basato sul metodo agli Stati Limite, consente il calcolo delle sollecitazioni (sforzi assiali), ed esegue la verifica delle aste, utilizzando fondamentalmente le formule spiegate nei corsi di Tecnica delle Costruzioni delle facoltà di Ingegneria.

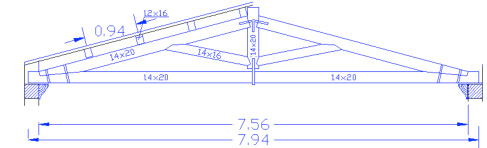

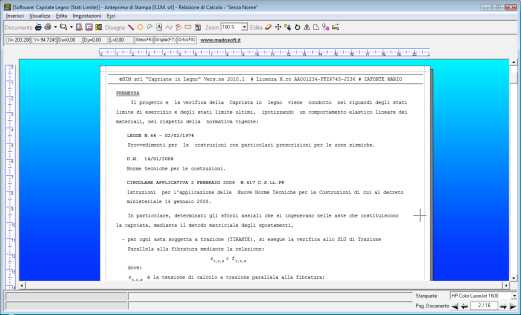

Dotato di una libreria a collegamento dinamico, consente la stampa della relazione di calcolo, dei particolari costruttivi e dei necessari disegni esecutivi.

Il programma, Capriate in Legno, aggiornato al D.M. 14 gennaio 2008 “Norme Tecniche per le Costruzioni”, consente di effettuare il calcolo delle Capriate, con il metodo di verifica della sicurezza agli stati limite, molto velocemente, in quanto:

• è dotato di un archivio personalizzabile delle tipologie di legno e delle relative caratteristiche meccaniche;

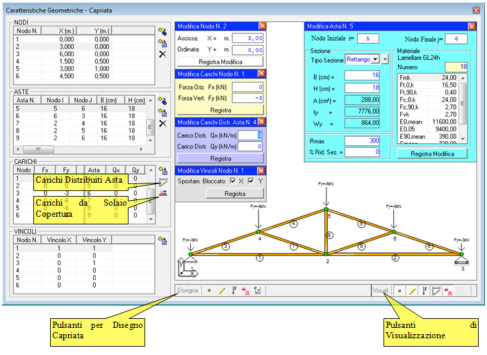

• definita la geometria della struttura, le caratteristiche dei materiali ed i carichi nodali, consente di effettuare velocemente la verifica delle aste mediante l’analisi matriciale;
• nel caso di capriata a sostegno di solaio di copertura in legno, consente di determinare i carichi nodali,  mediante l’analisi dei carichi da Neve e/o da Vento;

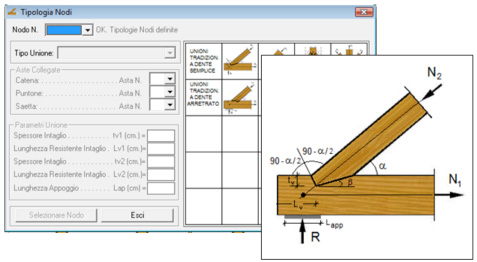

• facilita la scelta della tipologia dei nodi di collegamento e ne esegue la relativa verifica.



Stati Limite

Determinati gli sforzi assiali che si ingenerano nelle aste che costituiscono la capriata, mediante il metodo matriciale degli spostamenti, il software esegue le seguenti verifiche allo SLU

• per ogni asta soggetta a trazione (TIRANTE), verifica allo SLU di Trazione Parallela alla fibratura;
• per ogni asta soggetta a compressione (PUNTONE), verifica allo SLU di Compressione Parallela alla fibratura;

Considerando le singole aste nel sistema di riferimento locale, poiché le stesse sono soggette, oltre che allo sforzo assiale, anche al peso proprio ed in alcune aste vi è un carico distribuito che  ingenera nelle stesse, uno stato tensionale di flessione,  si esegue  inoltre la verifica a presso-flessione e taglio e/o a tenso-flessione e Taglio, a seconda se la stessa  sia  un puntone o un tirante.

I collegamenti delle singole aste con intagli, vengono inoltre verificati agli SLU di Compressione inclinata rispetto la fibratura, Compressione Ortogonale, e taglio.

Infine vengono eseguite le Verifiche di Instabilità delle Aste compresse e la verifica di resistenza al Fuoco.
